Hvorfor er Membrane Switch et af de bedste elektroniske Tilbehør?

Hvorfor er Membrane Switch et af de bedste elektroniske Tilbehør?

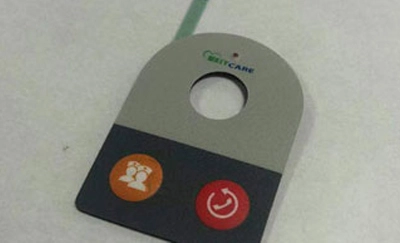

Membran switch  kan kaldes et let tastatur ved hjælp af plademateriale, klæbebånd, lysdioder, metalkuppel, backplane og indikatorstoffer kombineret med elektroniske tilbehør.Den forreste del af Membrane- knappen vil vise mærkerne, symbolerne, LCD- vinduet, Leds- vinduet og knapperne.Det er en ny type elektronisk komponent.

vedrørende mekaniske afbrydere.Membran- afbrydere har de fordele, at de er vandtætte, støvbestandige, vandtætte, rensede, oliebestandige, korrosionsbestandige, stabile præstationer, små størrelser, let vægt, indstillelig og UV-resistens.Membra switch er opdelt i Rigid  eller flex membran switch .Ifølge filten kan den opdeles i Tacflise og ikke-taktile membraner skifter , ifølge skærmtrykkemetoden, kan den opdeles i , digital trykmembran skifter og skærmtrykkemembran.Lige meget hvilken type Membran switch har sin fremragende overlegne præstation.





Overlay-

Polyester og Polycarbonat er sædvanligvis det første valg for membranførselstastematerialer.Hvis det blot er et panel i stedet for en membranførselstastatur, er Lexan og Polyester også gode valg.overlapningen er den mest intuitive form for grænseflade mellem menneske og maskine.Niceone-tech vil screene udskrift eller digital udskrift på bagsiden af materialet, og de kan også anvendes i kombination.Særlige krav såsom spejlsølvvirkning er også mulige.





Overlay Lim

Som det første lag af klæbestof under panelet anvendes acrylsklæben sædvanligvis, sædvanligvis tykkelsen er mellem 0.125-0.225mm.Hvis det er LGF-membranførselstastestrukturen, når tykkelsen nogle gange 0.64mm.


Top Circuit Layer (Dome retainer)

Dette lag har sædvanligvis tre funktioner: 1. Som Dome Retiner sikrer det, at Snap-kuplen af kredsløbets lag ikke danner sprængstykker på grund af udløsning og lukning, hvilket resulterer i kredsløbssvigt og kredsløbslid.2. Brug 0.1-0.125mm Polyester til trykning af ledende blæk, carbonolie og UV-blæk som øverste linje.Denne lag struktur kan også konvekses for at gøre taktile tilbagemeldinger bedre.3. Kan anvendes som et ESD-beskyttelseslag.


Circuit Spacer (switch spacer)

Begge øvre og nedre linjer trykkes med ledende blæk, sædvanligvis tykkere tape bruges til at adskille de øvre og nedre linjer for at undgå direkte ledning af membranførselstasten.Hvis det øverste kredsløb kun anvendes som et fast lag, skal den generelle tykkelse af Overlay- klæbet + Top Circuit Layer + Lower Circuit Layer være større end 0.4mm, ellers vil panelet presse splinterne for at få dem til at føle sig værre.Medmindre panelet er konveks, er firelagsstrukturen mindre end 0.4mm.


Lower Circuit Layer

Tyngden af dette lag kredsløb er sædvanligvis 0.1-0.188mm.Det kan trykkes med blæk, kulstofolie og UV-blæk.Der kan også installeres lysdioder.nbspNogle membranførselstaster vil vælge kobberflex- eller printkortet som kredsløbet.Sammenlignet med Polyester vil deres præstationer være mere stabile.Det gælder oftere for den medicinske og militære industri.Hvis det er kobberflex eller Printing kredsløb som en linje, kan Niceone-tech endda installere en række forskellige komponenter på linjen.


Rear Adhetive

Der er mange valg, men de hyppigst anvendte er 3M2000MP-serier eller 3M300LSE.Ifølge de forskellige produkter fra membranførselslamination vil Niceone-tech anbefale 3M300LSE, hvis det har behov for højere viskositet.


Rigt støttelag lag

Denne lagsstruktur bruges generelt som det sidste lag af membranførselstastaturet, som kan gøre strukturen af membranførselstastaturkomponenten mere komplet.Normalt er valget af materialer AL, FR4, PC eller stål.Hvis AL vælges, kan nødder eller fødder undertiden tilsættes til bagsiden af produktet.


Introduktion af nogle Membran switch type:

Ikke-taktile membraner switch:

En vigtig forskel mellem non-Taclate membran switch og tacfliser membran switch er, at der ikke er nogen mekanisk bevægelse- når knapperne trykkes på, er der ingen feedback respons respons.Samtidig er ikke-taktiske Membrane-kontakter grundlæggende flade overflader uden fremspring, men de har også prægede ydre kanter.Ikke-Tactile membran switch gør det muligt for operatøren hurtigt at lokalisere knappen.Produktet har ingen følesans og ingen metalkuppel, men det har indlysende omkostningsfordele og er lettere at rengøre.I modsætning til den taktiske tilbagemelding fra Tactile Membrane Switch afspejler ikke- Tactile Membrale Switch tilbagemeldinger, om knappen aktiveres eller ej gennem farveændringen af lysdioder og ændringen af LCD-skærmens indhold.


Tactile membran switch

Tactile membran switch kan også kaldes et øjebliksbillede.De taktiske midler har feedback.Når operatøren trykker på knappen, kan operatøren tydeligt mærke den følesans, som knappen giver, og lyden fra knappen.Dette skyldes deformationen af kuplen.Hvis trykket fjernes, og Dome vender tilbage til sin oprindelige tilstand, afbrydes kredsløbsforbindelsen.

Hvilket materiale er bedst til din ansøgning?

Det vigtigste ansøgningsmateriale for Membran switch er Polyester eller Polycarbonat.Materialet er for det meste gennemsigtigt, og forskellige farvemønstre dannes på bagsiden af materialet ved at trykke blæk.Forskellige materialer har forskellige egenskaber, de vigtigste egenskaber-UV-resistens, kemisk resistens, antibakteriel, let at rengøre osv. Så tænk på, at materialet skal vælges efter dit produkts anvendelse, og du skal vælge UV- resistent udendørs.Laboratoriet skal være modstandsdygtigt over for kemiske stoffer og let at rengøre.Der er også en omkostningsmulighed, så materialepanelet skal være omkostningseffektivt, så silikonens gummitastatur kan også bruges som en prioriteret mulighed.


Hvad skal der tages hensyn til ved udformningen af Membran switch?

Vandsikker ydelse -Marineudstyr kan have højere krav til Membran switch, hvilket kræver, at Membran switch har egenskaber som vandtæt maskering eller når IP67-rating.


Problemet med migration af sølv -I et højspændings- og højfugtighedsmiljø, Polyester&U 35;39Flex s ølvkredsløb støder normalt på kortslutningsproblemer som følge af migrationen af sølvolie, så det er nødvendigt at bruge et bedre fungerende Flex kobberkredsløb.


Resistensproblem - Modstandsproblemet - Modstandsmodstanden ved Membran switch er sædvanligvis mindre end 150 ohms, men sommetider er linjen for lang og den er en sølvflexmembran skifter


Så kan resistensen være for stor.I øjeblikket skal man vælge en guldbelagt metalkuppel eller fortætte sølvoliekredsløbet for at gøre modstanden mindre end 150-ohms.En mere direkte metode er at anvende Flex kobbermembran- kontakt eller PCB membran- kontakt. Så kan resistensen være for stor.I øjeblikket skal man vælge en guldbelagt metalkuppel eller fortætte sølvoliekredsløbet for at gøre modstanden mindre end 150-ohms.En mere direkte metode er at anvende Flex kobbermembran- kontakt eller PCB membran- kontakt.


-Membran switch tilføjer polycarbonat som et vindue, der vil være en kløft i midten.Samtidig: Newton TU\35;39Der kan opstå ringe på grund af problemer med lufttransport.Opløsningen er at screene UV- prikker på pc- vinduet for at løse problemet.
