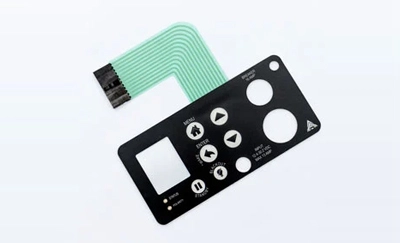

Ydeevnen af FPC Membrane Keypad er direkte relateret til den normale brug af membran tastatur

Når membranen tastaturet er lavet til en "switch", er de tilsluttende ledninger af funktionstasterne forforbundet sammen. I modsætning til diskrete kontaktkomponenter, skal stifterne på hver kontakt tilsluttes med loddetråde. Derfor kan membrankontaktkredsløbet undgå svejsefejl, spare tid til svejsning og lette samling og tilslutning. Dette er også bekvemmelighed og pålidelighed af membrankontakten. Siden tilslutningen af membran tastaturet er forudmade, udformningen af membranafbryderen skal forelægges fabrikanten som et procesdokument.

Udforskning af de to centrale kredsløb design metoder til FPC Membranafbrydere

Den ene er den almindelige ledningsmetode, hvor alle membranafbrydere er forbundet til en enkelt ledning. og den anden ende af ledningen er adskilt. Fordelen er, at hver kontakt direkte kan styre en bestemt funktion. I dette tilfælde kræver det opnåede signal ikke yderligere afkodning i back-end kredsløbet. Denne type forbindelse har normalt kun få funktionelle nøgler til rådighed. Når antallet af kontakter er stort, er antallet af leder tilsvarende stort. og det samlede antal udgangslinjer er større end antallet af afbrydere, hvilket ikke bidrager til den samlede tilslutning af denFpc membrankontakter. Den anden er x-y matrix justering metode, som består af rækker og kolonner i matrix. Den ene ende af kontakten trækkes af linjerne i samme retning (x retning), uanset antallet af kontakter. og den anden ende af membrankontakten trækkes af de fælles linjer i samme retning (y retning). På denne måde kan matricet danne enhver kontakt x-y kombination. Afkodning er normalt sat i back-end kredsløb, før de kontrollerer hver specifik funktion, men det er ikke vanskeligt i logiske kredsløb.

Ved hjælp af x-y matrix metoden er output linjerne mindre. I nogle kredsløb i hele maskinen, eller på grund af arbejdsvilkårene (arbejdsstrøm og arbejdsspænding) for visse komponenter, eller for at forhindre kontakten i at forstyrre komponenterne, kan visse afbryderens nøgler behandles specielt. I udformningen af FPC membrankontaktkredsløb kan en blandet tilstand af almindelig bus og enkelt bly anvendes. (Du bør måske kontakteMembran tastatur producenter)

Den væsentlige vejledning til FPC Membrane Switch Circuit Design for effektiv produktion

Design matrix skal være i overensstemmelse med de faktiske nøglepositioner, let at teste og undgå fejl. Ved tegning af kredsløbsdiagrammet skal hver tasts funktion være direkte markeret i matrixen. så det svarer til den faktiske position af nøglen og er arrangeret i rækkefølge fra venstre mod højre. Ved første øjekast er det ikke nødvendigt at liste kredsløbsforhold. Som en del af styringssystemet Den omfatter ikke kun kontakterne og deres ledninger, men også en gruppe ledninger fremstillet på samme tid og tilsluttet back-end kredsløbet. Udgangspositionerne for de to fører skal være de samme som udgangspositionen for bagsløjfen og rationaliteten og bekvemmeligheden af forbindelsen bør overvejes. Samtidig bør metaltrådene forbindes til substratet for at minimere bøjning og gøre metaltrådene til den korteste og mest økonomiske vej.

For at opretholde en god forbindelse med kredsløbskomponenterne, afstanden mellem ledningen og bly er normalt i inches. Antallet af leads afhænger af antallet af nøgler eller behovet for leads, men bør begrænses af stik specifikationerne. Nogle gange, for at måle og opdage forbindelsen mellem hver pin, bør der være en linje mellem pins og rækker, og en linje mellem den fælles bus og hver pin for at skelne dem. Når antallet af output linjer ikke matcher, "dummy linjepositioner" skal bruges til at matche de valgte linjepositioner og bør være i overensstemmelse med udgangslinjerne i den tilsluttede bagsideloos udgangslinjer. p for at forhindre, at linjen afbrydes fra forbindelsen og bagsiden. Længden af ledningerne på FPC-membranafbryderen og kredsløbet er lavet på samme filmsubstrat. og de har fleksibilitet til at opfylde bøje behov, så deres længde bør være lidt længere end den faktiske (lige linje) længde. Men hvis den er for lang og tung, vil den også øge vanskeligheden og produktionsomkostningerne, og hvis den er for kort, Det vil være ubelejligt at indsætte.

Leder du efter høj kvalitet FPC membran afbrydere? Kontakt en af de ledende.Membranafbryder fabrikanter, Niceone-Tech, i dag!
