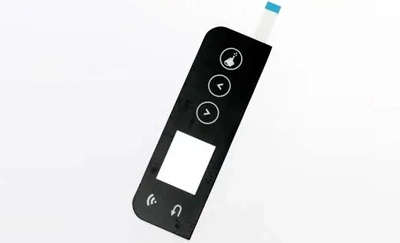

Trin og metoder til inspektion af tynde filmkontakter

Inspektionstrin af membranafbryden

• Rens den overflade, der skal monteres med membranafbryderen (overfladen skal være flad, rustfri, oliefri, og støvfrit




• Sammenlign dimensionerne (pladsTilpasset membrankontakterI monteringspositionen og kontrollere, om dimensionerne er korrekte;




• Afskal ca. 10 mm af slipforingen fra bunden af membranafbryderen.




• Derefter placeres membranafbryderen i den tilsvarende position. Det resterende udløsende foring afhugges gradvist (inden for 15 graders vinkelgrænse) og fastgøres til den tilsvarende position.




• Hvis detMembranafbryderIkke er i overensstemmelse med frigivelsesforingen under fastklædningsprocessen, skal den lægges til side først. Det bør placeres vendt op for at undgå at klæbe sig til andre genstande, der kan påvirke klemning;




• Forholdsregler: Stigning bør ikke gentages, den skal afsluttes på én gang. Skrælningsvinklen må ikke overstige 15 grader. Ved prøvning af berøring skal den anbringes fladt på bordet, før den trykkes, og må ikke trykkes, mens den holdes i luften. som begge vil påvirke levetiden af membranafbryderen.

Inspektionsmetoder for membranafbryder

• Inspektion af blæk: Efter fastgørelse af blækket med gennemsigtigt tape Tryk den med hånden for at sikre ingen bobler i 10 sekunder, og derefter fjerne den hurtigt uden nogen blæk afløsning. Når isolerende blæk er tør, fastgøres blækfladerne til hinanden og presses med kraftigt tryk i 24 timer. sikre, at isoleringsfladerne ikke holder sammen. Fastgør med trykfølsomt tape, tryk med hånd for at sikre ingen bobler i 1 minut, og fjerne det uden blæk falder af.

• Peelstyrke test: Klæbestoffets afskalningsstyrke bør ikke være mindre end 8N/25mm.

• Bubble-test: Oprethold en ensartet højde og afbalanceret kraft. Planar type: 57-284g kraft, taktil type: 170-397g kraft.

• Fold styrke test: Efter sølvpasta og carbon blæk kredsløb har undergået tørring behandling, måle kredsløbets modstand først, derefter folde kredsløbet med 180 grader og anvende fingertryk på 2kg/2 sekunder, så lad det komme sig til en flad tilstand. Gentag denne proces 5 gange og mål modstanden igen. Stigningen i modstanden efter 5 folder bør ikke overstige 300Ω af den oprindelige modstand.

• Hårdhed test: Brug en H-grade tegning pen nib til at anvende 1 kg kraft i en 45-grades vinkel på kredsløbet. Der bør ikke være nogen ledende blæk afløsning eller gennemsigtighed.

• Livstest: De ikke-taktile knapper bør have en touch ledningsevne på over 1 million gange. De taktile knapper bør have en touch ledningsevne på over 500.000 gange.

• Kredsmodstandsprøvning: Modstandsværdien bør ikke overstige 100Ω. For kredsløb med en samlet længde på over 150 cm og særlige krav til kredsløbsmodstand skal der følges yderligere regler i henhold til tegningen. Der bør ikke være nogen afbrydelse eller kortslutning.

• Isolationsmodstandsprøve: I et normalt temperatur- og fugtighedsmiljø lederkredsløbets isolationsmodstand skal være større end 500MΩ (500VDC i 1 minut). Efter høj temperatur- og konstant fugtighedsprøvning og saltsprøve bør isoleringsbestandigheden ikke være lavere end 20MΩ.

• Højtemperaturtest: Efter at have været udsat for en høj temperatur på 55±2 s i en varighed på 72 timer udseendets kvalitet skal være i overensstemmelse med tegningsspecifikationerne. Efter 2 timers genvinding under normale atmosfæriske forhold skal isolationsmodstanden opfylde specifikationerne.

• Lavtemperaturtest: Efter at have været udsat for en lav temperatur på -10±3 sæt i en varighed på 16 timer og derefter genvindes i 2 timer under normale atmosfæriske forhold efter aftørring af vanddråberne på overfladen modstandsværdien skal være i overensstemmelse med specifikationerne.

• Saltspraytest: Efter at have været udsat for en 5% natriumchloridsaltopløsning, i et testrum med en temperatur på 35±2 s og en varighed på 72 timer (med forseglet forbindelse) efter 2 timer genvinding under normale atmosfæriske forhold isolationsmodstanden skal være i overensstemmelse med denSpecifikationer.

• Konstant fugtighed og varmeprøvning: Efter at have gennemgået en stabil fugtighed og varmeprøve på 40±2 s og en relativ fugtighed på 93 ( 2/-3) ) i 96 timer og derefter genvindes i 2 timer under normale atmosfæriske forhold, isoleringsmodstand, kredsløbsmodstand, og trykkraften skal opfylde specifikationerne.
