Når man skal bruge Pet- og Fpc-kredsløbet i en Membrane Switch Design

På grund af præstationen og prisen for membraner til en overkommelig pris spiller membranførsler nu en stadig vigtigere rolle i alle samfundslag.Så længe du er opmærksom på, at membraner er overalt.Mange HMI-ingeniører, designere eller kunder er først og fremmest bekymrede over konstruktionselementerne, nemlig designet på Overlay, som omfatter farvematching, backlight-effekter, taktile tilbagemeldinger og relieffects.Kun få mennesker vil være opmærksomme på klæbematerialet bag membranførselstasten, lysheden af lysdioder og ledningsnettet.Så for at gøre det lettere for kunderne at forstå membranceskiftet, er vi nødt til at indføre , tastaturmembranen , der skifter mellem de to følgende strukturer.

Tape options:

For produkter, der sælges i udlandet, Niceone-tech og GUI35;39Det mest anvendte klæbebånd er et 3M-klæbebånd efterfulgt af DT-klæbemiddel fremstillet i Kina.

Performance:

Udførelsen af 3M vandtæt ydeevne, fysiske og kemiske egenskaber vil være meget bedre end DT-bånd

Pris:

DT-bånd vil være meget billigere end 3M-bånd i pris.Hvis kunden ikke har høje krav til produktet, og kun har brug for prisen for at være mere overkommelig og kun til regelmæssig brug, er DT klæbebånd også et godt valg.

Der er generelt tre typer linjevalg:

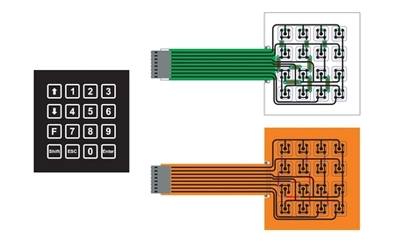

Flex-kredsløbet har den mest konventionelle sølvflexmembran switch  og kobberflex membran skifter.På polyester trykkes membrancekontakten af sølvflecks med sølvolie, kulstofolie og UV-olie (PET) overflade danner en komplet linje.Kobber Flex membran- skifteren er PI plus kobberætsning til at danne et kredsløb efter guldplating. PCB membran switch er at ætse kobberfolie på overfladen af FR4 og danne et lodder-resistenslag med grøn lodder resistensolie, men undgå det forgyldte område.Selv om disse navne kaldes anderledes, tilhører de alle en membran switch.Den største forskel er forskellen i omkostninger og ydeevne, men udseendet, monteringsbetingelserne og de tre funktioner er ens.

Layer 1 65306;

Det øverste materiale af membrancekontakten er PET eller PC, og sommetider er det Silicone Gummi Taskpord  som en Grafisk overlay.Grafisk overlay (for at ændre sig i Grafisk Overlay) kræver et smukt udseende, herunder tekst, logo, billede osv. Nogle gange er det nødvendigt at opfylde forskellige krav såsom resistens over for ultraviolette stråler, antibakteriel og kragetresistens.

Layer 2 65306;

tykkelsen af det anvendte bånd er 0.125-0.225 mm, som kombinerer grafik overlay og Dome Spacer.Valget af klæbebånd vil variere afhængigt af miljø og panelmateriale.Disse vil ikke påvirke FPC- og PET-kredsløbet i membranførselspanelet.

Layer 3 65306;

Det kan anvendes som EMI / ESD / RFI-skjold, tykkelsen er generelt valgt 0.05-0.175PET.Hvis materialet er for tykt, vil det påvirke taktile tilbagemeldinger.Nogle gange kan PI vælges efter produktet.Kan også anvendes som tryksværte på øverste linje.

Law 4 65306;

Thickness is generelt 0.175-0.288.Lignende med funktionen af det andet lag.

Layer 5 65306;

Niceone-tech mener, at kredsløbet er en af membranpanelets kerner.Hovedårsagen er, at Niceone-tech samler lysdioder, modstande, strømforsyning og IC'er på linjen i henhold til kundernes behov.Imidlertid kan sølvflex membran skifte nogle gange ikke opfylde disse krav.På nuværende tidspunkt kan kobberflex membran- kontakten opfylde disse krav.På samme tid, fordi ledningslinjerne er tætte, og fordi produktområdet er lille, når Silver Flex membrancekontakten ikke kan opfylde produktets elektriske ydeevne, er det et godt valg at skifte membran på kobber Flex.Men Silver Flex membran switch er meget økonomisk med hensyn til omkostninger.Når mekanismen med membran på Silver Flex kan opfylde produktkravene, er det et godt valg.Da et komplet produkt markedsføres, er prisen undertiden en vigtig faktor.

Layer 6 65306;

For det vigtigste lag vælges der normalt forskellige klæbepapirer på grundlag af, om membransskiftet er fastgjort til en aluminiumsplade eller en plastplade.Samtidig vil forskellige boksemetoder på bagsiden af klæbebånd have forskellige vandtætte virkninger.

Hvad er forskellen mellem PET- og FPC-membraner?

• Nogle kunder er nødt til midlertidigt at fremstille mindre krævende membranførselsprodukter, PET-membransskift er overkommeligt.




• De elektriske krav fra kunden kan opfyldes ved hjælp af sølvmembransskiftet.Så vil det i høj grad anbefale kunden at vælge, fordi et godt produkt er et egnet produkt til kunden, ikke dyrt, det skal være egnet til kunden.Eftersom der er så mange fordele ved Silver membran switch, hvorfor så nogle gange vælge en dyrere FPC membraner til at samle produkter?

• Når produktet kræver samling af et stort antal komponenter.Da PET-linjer ikke kan samles, og ydeevnen er ustabil, skal FPC udvælges for at opfylde dette krav.




• Produktet kræver lavere resistens og højere ledningsevne.Linjen af PET er generelt mindre end 150-ohms, men medicinske eller visse produkter af høj kvalitet er meget strenge med hensyn til resistens og ledningsevne, så FPC vælges.Modstanden ved FPC er generelt mindre end 50-ohms.




• Brug i ekstreme miljøer.FPC kan modstå ekstreme miljøer og anvende




• Prone til sølvmigrationsmiljø.Sølvmigration vil fra tid til anden forekomme i Silver flex membran switch.




• Varen vibrerer ofte.Højfrekvensvibrationer kan medføre, at lysdioder eller komponenter falder, og at produktet svigter.Selv om PET-svejsningsmetoden er at anvende lim til at reparere komponenterne på linjen, er den stadig svagere end FPC's svejsestyrke.




• Produktets areal er lille og tyndt, men der er mange funktioner og kredsløb, der skal realiseres.Nogle gange har vi brug for et dobbeltpanel eller et flerpanel til FPC, selv om det er muligt at slå bro over sølvolielinjen og at trykke gennem hullet.

FPC er faktisk meget dyrere end PET, men hovedårsagen er, at det bruger meget kobber og noget guld.Da prisen på kobber og prisen på guld fortsat vil stige i fremtiden, kan FPC blive dyrere end PET.Afhængigt af produktet er omkostningsstigningstakten også forskellig.Men det, der kan bekræftes, er, at FPC's stabilitet og pålidelighed er værd at betale.Fordi de tætte linjer kan koncentreres om et lille kobberflex kredsløb.Samtidig kan vi på grund af det dobbelte panel og multipanelet installere flere tilbehør i et mindre område, og produktområdet og -volumen er mindre.Det er en enestående fordel ved PET-linjer.Samtidig vil modstanden ved sådanne produkter være mindre i forhold til PET på grund af manglende brolægning, gennemtræk.Og ZIF-halen på FPC-linjen kan være 0.05 mm fra hinanden.

For at få mere at vide om membraner- kontakter, klikkes på membranfirt .produktgalleri .Hvis du har brug for at tilpasse membrancekontakten, kan du kontakte os, vores kontaktoplysninger er info@niceone-tech.com .
