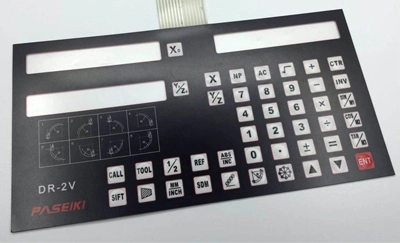

Hvad er de typer af Membrane Keypads?

1. Fleksible membran tastaturer

Fleksible membranafbrydere er en typisk form for membranafbrydere. Grunden til at denne type membrankontakt kaldes fleksibel er, at maskelaget, isolationslaget, og kredsløbslaget af membrankontakten er alle sammensat af softwarefilm med forskellige egenskaber. Kredsløbslaget iVandtæt, fleksible membrankontakterEr fremstillet af polyesterfolie (PET) med god elektrisk ydeevne som bærer af koblingskredsløbsmønsteret. Dette lag er også udstyret med granatsplinter og øvre og nedre kredsløb. På grund af polyesterfilmens egenskaber har membranafbryderen god isolering, varmebestandighed, foldebestandighed, og høj modstandsdygtighed.

Grafikken i kontaktkredsløbet, herunder forbindelsen af kontakten og dens udgående ledninger, er trykt med lav modstand. ledende maling med lav temperatur cured. Derfor har hele membranafbryderen en vis fleksibilitet, og den er ikke kun egnet til brug på en flad krop, men kan også matches med en buet krop. Ledningen af den fleksible membrankontakt er integreret med selve kontakten. Når du laver sammenslutningen af gruppen switch, saml den på et bestemt sted i filmen, og udvides udad efter den position, der er angivet ved konstruktionen og standard linjeafstanden, som en blød, bøjelig forseglet ledning og tilsluttet til det bageste kredsløb.

2. Stive membran tastaturer

En stift membranafbryder betyder, at afbryderens grafik og kredsløb er lavet på et almindeligt trykt kredsløb kobber-klædt lamina. Te. Den stive membrankontakt er kendetegnet ved praktisk materialevalg, stabil proces og lav modstand, og nogle komponenter i kredsløbet kan svejses direkte på ryggen. I tilfælde af et lille område kan det hårde understøttende lag udelades. Stive membran afbrydere generelt bruger metal guider som lede labyrinth kontakter, som har en god føler. Ulempen er, at det ikke er så praktisk som en fleksibel membrankontakt, når man samler og tilslutter hele maskinen. og det er ofte nødvendigt at lodde plug-in og føre blyet ud gennem et fladt kabel. Bortset fra buzzer signal og LED-indikation, kan informationsfeedback af den stive membrankontakt generelt bruge metal granatsplint.

3. Ophøjede membran tastaturer

Normalt, tasterne på membran switch bare bruge farve til at udtrykke position, form og størrelse af nøglen krop. På denne måde kan operationens nøjagtighed kun anerkendes af operatørens vision. og fordi der ikke findes nogen hensigtsmæssig feedback-information, der angiver, om fingeren er i det effektive omfang af afbryderen for at få kontakten til at bevæge sig, Det påvirker tilliden til overvågningen af hele maskinen og driftshastigheden. En type membrankontakt, der gør switch nøglen lidt fremspringe og er lidt højere end panelet til at danne en tre- dimensionel form som kaldes en tredimensionel nøglekontakt. Den tredimensionelle nøgle kan ikke kun præcist angive rækkevidden af nøglen, forbedre anerkendelseshastigheden, og gøre operatørens berøring mere følsom, men også forbedre den dekorative effekt af produktets udseende. Fremstillingen af tredimensionale nøgler skal være anbragt i panelets konstruktionsfase. og proceshuller skal være forberedt til nøjagtig placering under støbepressing. Generelt må højden af de tredimensionale fremspring ikke overstige det dobbelte af substratets tykkelse.

For at forskønne udseendet af produktet, de fremspring af de hævedeMembrantastaturerFremstillet af:Membran tastatur producenterKan laves på forskellige måder. Den skal være anbragt i panelets konstruktionsfase, og proceshuller er forsynet med en nøjagtig placering, når støbeformen presses. og den tredimensionelle højde af udskæringerne må normalt ikke overstige det dobbelte af substratets tykkelse.
