Membrane switch panel er en lille drift afbryder, men hvem ville have troet, at det ville spille en så vigtig rolle i mange elektroniske industrier. Selv om produktet er lille, er produktionsprocessen ikke enkel. En enkelt grafisk overlay har 3-4 processer, såsom farveadskillelse film layout, trykning og høj temperatur (120 °C) før udskrivning for at krympe materialet.


Membran switch panel indeholder mange former for strukturer. Den enkleste struktur har fire lag: panel, afstand, flex kredsløb eller hærdet kredsløb, med eller uden metal kuppel. Membran switch panel strækker sig til flere strukturtyper, og den tilsvarende produktionsproces vil være anderledes. Som Membrane switch panel producent, ønsker vi at lade kunder vide mere om Membrane switch panel viden, Så vi er nødt til at indføre Membrane switch panel proces.

TY_NICEONE_TECH

Forberedelse af råmaterialer, skæring og opvarmning af nogle råmaterialer

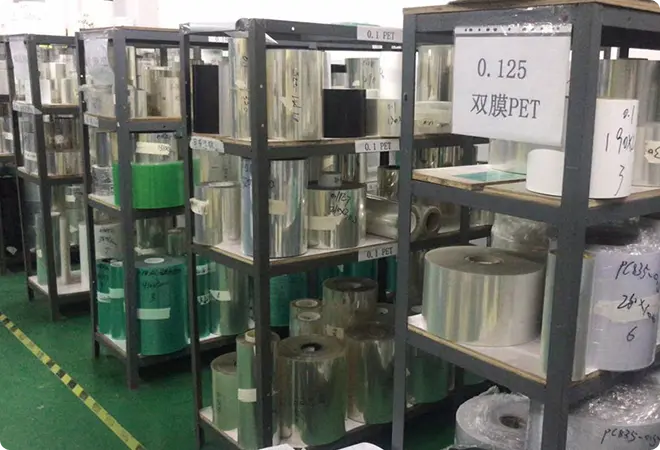

De mainstream materialer, der indgår i membranafbryderpanelet, er PET- eller PC-ark som panel. 3M, Nitto og DT bånd bruges som båndlag. Metal kuppel har guld plating, nikkel plating og rustfrit stål. Valgene af lysdioder er Everlight, Nicomatic og Kingbright. Den midterste lag bruger PET eller PC som baggrundstavlen. Kredsløbet er, at sølv flex kredsløb består af polyester, sølv olie, kulstofolie og UV olie. Kredsløbet trykt af polyestermateriale skal opvarmes ved høj temperatur før trykning. så den ikke krymper igen på grund af bagning efter trykning af blækket. Hvis det er Flex kobber kredsløb eller printing kredsløb board som kredsløbet af Membrane switch panel, dette trin eksisterer ikke.

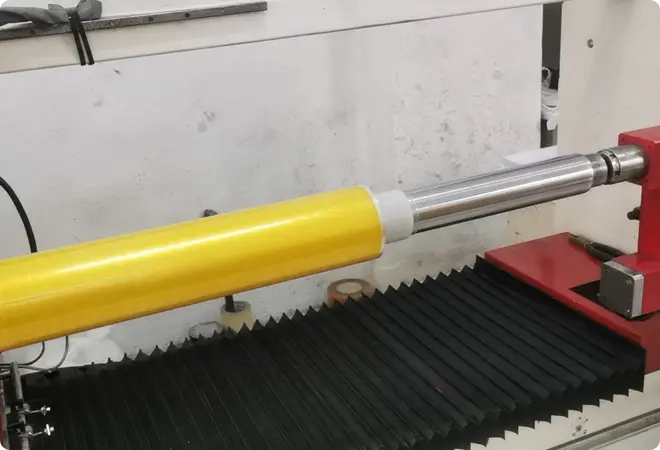

Fremstillingen af råvarer kan sikre, at materialerne anvendes inden for den anvendelige dato. og samtidig sikre, at alle former for materialer ankommer til hver tilsvarende afdeling til tiden og fremskynde fremskridtene og forbedre leveringstiden på reproduktionsvejen. Skæring er at behandle materialet efter den optimale størrelse, og skæring kan også maksimere brugen af materialet. Opvarmning er det første trin i behandlingen af kredsløbsmaterialet. Undgå dimensionel deformation forårsaget af opvarmning kredsløbssølv pasta senere.

membrane switch technologies
membrane switch keypad
TY_NICEONE_TECH

Produktion af Silkeskærm og Silk Print

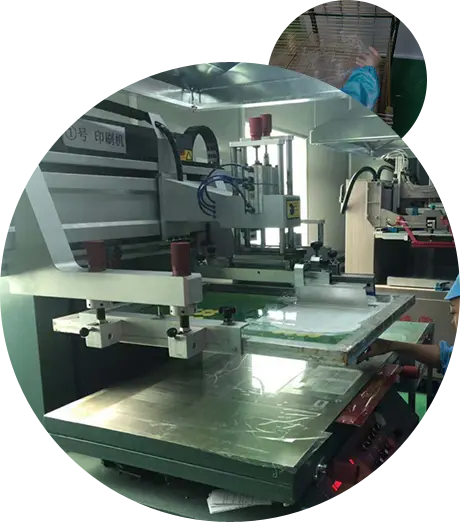

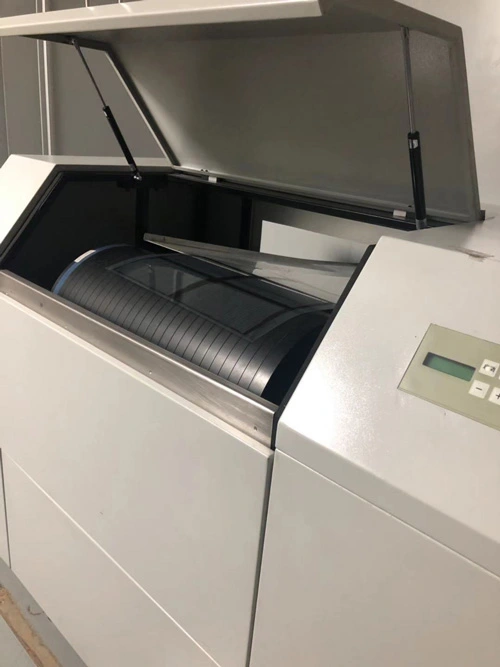

Det første indtryk er vigtigt for ethvert produkt, og det samme er Membrane switch panel. Det første indtryk af Membrane switch panel kommer fra grafisk overlay, så silke trykværktøj er meget vigtigt. Ingeniørafdelingen skal korrekturlæse og gennemgå farve separation og layout af filmen, tryk mønstre, skrifttyper og logoer, om de er forskellige fra tegningerne. Ifølge produktets mønster, skrifttype og logo, skal operatøren vide, hvor mange skærme at vælge, skærmstørrelse, farve skærm rækkefølge og så videre.


Omhyggelig korrekturlæsning foretaget af ingeniørpersonale er meget vigtig for at sikre, at alle efterfølgende trin ikke bliver meningsløse. Jo større maskentallet er, desto klarere det trykte produkt, men det tilsvarende valg af blæk vil være strengere. og den tilsvarende pris vil være højere. Farve sortering er korrekt for at forhindre den grafiske overlay i at vise 'spændingsskygge'. Skærmstørrelsen Afhængigt af størrelsen af produktet, at vælge den mest egnede størrelse vil give kunderne mulighed for at få det mest omkostningseffektive produkt.

membrane keypad
membrane switch module
custom membrane keypad
Værktøjsproduktion
Værktøjsproduktion
TY_NICEONE_TECH

Værktøjsproduktion

Under produktionen af filmtypedannelsesforme, vil Niceone-tech også producere præget værktøj og die-skårne værktøjsforme på samme tid. Præget værktøj producerer CNC-præget værktøj eller rustfrit støb ved brug af graveringsmaskiner og CNC-maskiner. Die-skæringsværktøj anvender oftest værktøjsstøbe, der er samlet af træ- og stålknive. som har den effekt at skære formen. Nogle gange bruges rustfrit materiale til at producere Die-skårne værktøj.


God taktil feedback af Membrane switch panel er uundværlig for et godt sæt præget værktøj. Når Membran switch panel ikke har en metal kuppel, taktil feedback er bedre, så rustfrit præget værktøj er dit bedste valg. Når de dimensionelle fejlkrav er strenge, og leveringstiden for varerne forventes at være kortere, derefter die-skåret værktøj af rustfrit materiale vil være en bedre løsning.


Die-cut værktøj bruges som skæring og stansning dø for membran switch tastaturet.


Rustfrit værktøj bruges oftere til prægning.

TY_NICEONE_TECH

Trykning og tørring

Trykning og tørring

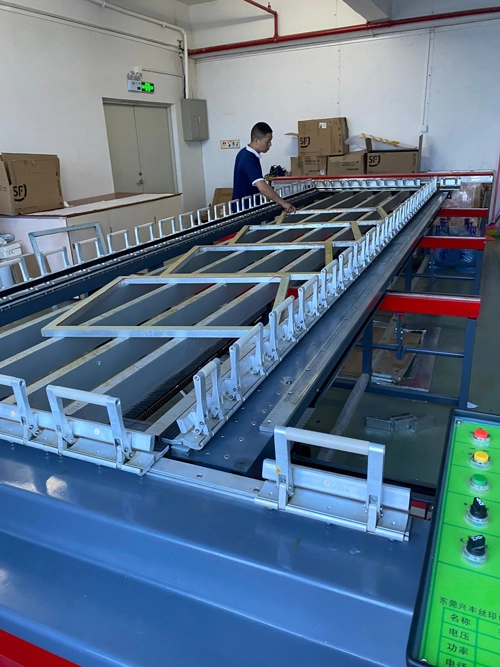

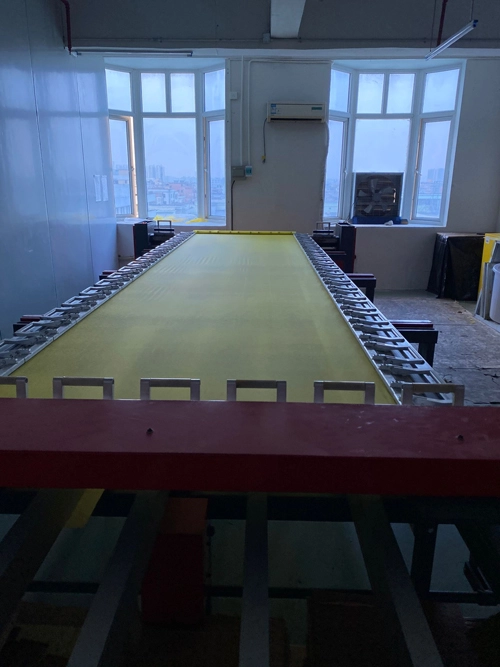

Før produktet trykkes, er det nødvendigt at teste blækhæsion-100 gittertest. Når filmen er klar. Det skal udskrives, og filmens mønster, logo og skrifttype genereres i en skærm. Samtidig hældes blækket ud, og trykfarverne justeres efter de tekniske tegninger. Hver gang en farve trykkes, skal materialet tørres ved en høj temperatur, indtil alle farverne er færdige. Det samme gælder for linjen. Før silke-screening produkter, vil vores trykkeri personale kontrollere alle farver for at sikre, at farverne er korrekte.


Til farvetryk, CMYK bruges til farvejustering, og hvad Niceone-tech kan gøre, er efter farvetryk. Interiøret er trykt i hvidt.


TY_NICEONE_TECH

Stansning

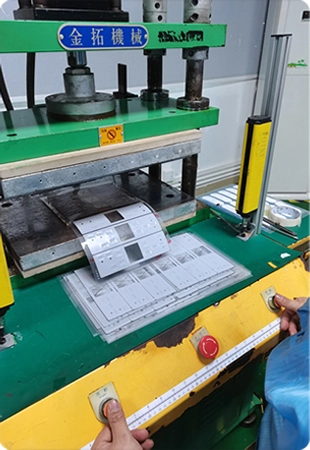

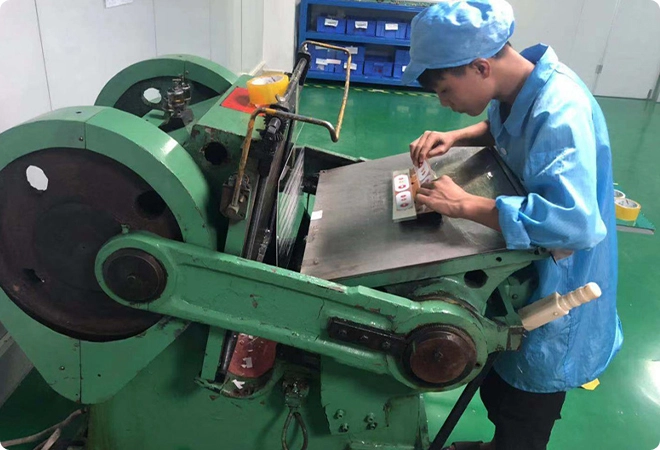

Efter produktets silkeskærm er færdig, vil Niceone-tech udføre prægning og stansning. Brug prægningsmaskine til at præge nøglepositionen, lysdioder vinduet og den position, der skal præges. Materialet skal opvarmes før prægning, så prægningshøjden vil være mere præcis og opfylde kravene i kroppen føler. Hvis den påkrævede konveks højde er højere, vil blæk adhæsion og forme krav være højere.


Prægningshøjde kravet er generelt 0.3-0.5 mm. Hvis det er for højt, bliver materialet let beskadiget.


Stansningsmetoden er generelt automatisk stansning, hvilket er praktisk for senere materialebinding.

Stansning
membrane keypad supplier
membrane keypad china
TY_NICEONE_TECH

Sammensætning

Sammensætning

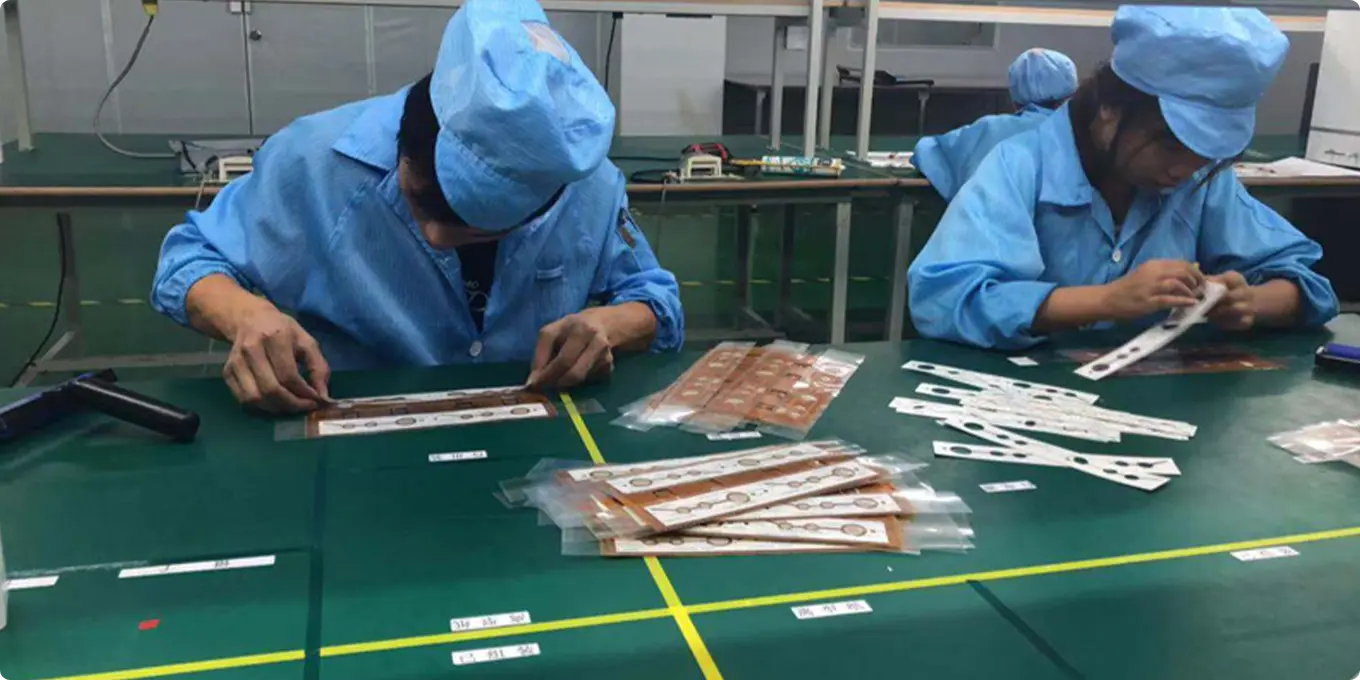

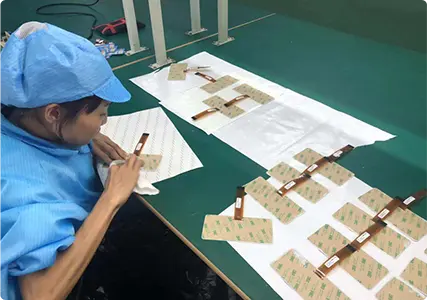

Når det tilsvarende konstruktionsmateriale af produktet stanses, det er nødvendigt at passe alle de lag af Membrane switch-Overlay Klæbelagt Spacer metal domel kredsløb tilbage klæbemiddel. Da det er umuligt at bruge maskiner til laminering, vil der blive forbrugt en masse arbejdskraft her. Metal kuppel kan samles manuelt eller metal kuppel array.


Monteringstrinne omfatter montering af placeringshuller mellem materialer, installation af metal kuppel, indlejring af terminalærmer montering af stivnet til slutningen af linjen, og montering af mylar til slutningen af linjen. Hvis produktet har en lygte, Operatøren skal bære en elektrostatisk ring for at forhindre, at lygten beskadiges på grund af stærk statisk elektricitet.

TY_NICEONE_TECH

Klip ud

Efter at produktet er placeret, skal det sendes til stempelafdelingen til split stempling. Niceone-techs produktionsafdeling vil gennemføre en prøveproduktion på 5 stk. og lade ingeniørafdelingen bekræfte, at varerne er i overensstemmelse med prøverne, inden den går videre til den endelige masseproduktion. Efter produktionen er afsluttet, sendes varerne til QC-afdelingen til samling.

Klip ud
TY_NICEONE_TECH

Kvalitetskontrol

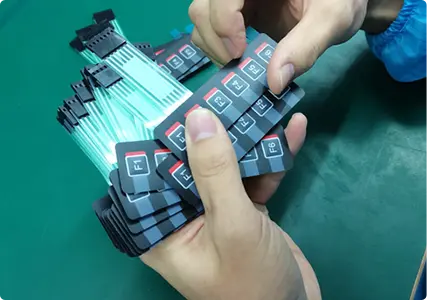

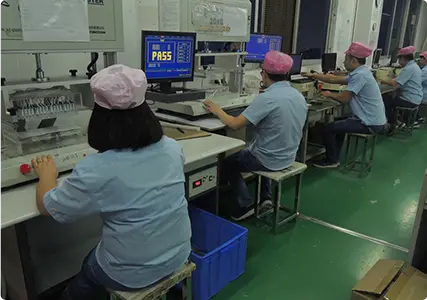

Kvalitetsinspektion er det sidste skridt før forsendelse. Som enMembranafbryder producenter, Vi er nødt til at gøre følgende skridt. Klik her for:Metal kuppelkontakterOgSilikone tastaturer.


  • Inspektion af panelet. Påvisning af farvenummer, om panelet er ridset, lystranstans osv.

  • Påvisning af størrelse. Sørg for, at størrelsen er inden for fejlmarginen.

  • Kraften og levetiden af metal kuppel test. Sørg for, at belastningen og levetiden opfylder trækningskravene

  • Elektrisk funktionsprøvning. Sørg for at hver knap er tændt, og modstanden skal være mindre end 150 ohm

  • Pakke og skib i overensstemmelse med kunder og tegninger krav. Det leveres også med pakningslisten, injektionsrapporten, COC, osv.
