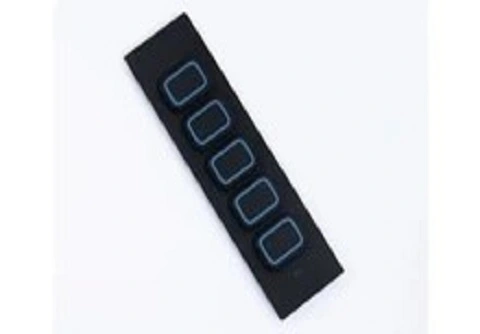

Instructable Membrane switches: En guide til at oprette og bruge dem

Membranafbrydere er vigtige komponenter i forskellige elektroniske anordninger og kontrolpaneler. giver en praktisk og holdbar grænseflade til brugerne. Hvis du nogensinde har undret dig over, hvordan disse switche fungerer, og hvordan man opretter og udnytter dem effektivt, er du kommet til det rigtige sted. I denne omfattende guide, vil vi dykke ind i en verden af instruktable membranafbrydere, tilbyder trin-for-trin indsigt og praktiske tips. Lad os komme i gang!

Introduktion til membrankontakter

Membranafbrydere er en type brugergrænseflade, der er udbredt i forskellige elektroniske enheder og udstyr. Disse kontakter er lav-profile, holdbare og pålidelige, ofte byder på en fleksibel, flere lag konstruktion. Membranafbrydere fungerer ved at anvende tryk på en fleksibel membran. som aktiverer et elektrisk kredsløb for at udføre en bestemt funktion. Deres popularitet stammer fra deres enkle design, omkostningseffektivitet og modstand mod miljømæssige faktorer som fugt, støv, og kemikalier.

Disse kontakter anvendes i en række brancher, herunder forbrugerelektronik, biler, medicinsk udstyr og industrielle kontrolsystemer. Med den stigende efterspørgsel efter effektive og pålidelige grænseflader,MembranafbrydereEr blevet en væsentlig komponent i moderne elektronik, der giver både funktionelle og æstetiske fordele.

Materialer og værktøj

Krævede materialer

Når du designer og bygger en membrankontakt, er det afgørende at vælge de rigtige materialer for at sikre både ydeevne og holdbarhed. De vigtigste materialer, der anvendes ved konstruktion afBrugerdefinerede membrantastaturerOmfatte:

• Grafisk Overlay: Dette er det øverste lag af kontakten, typisk fremstillet af holdbare materialer såsom polyester eller polycarbonat. Den grafiske overlay er ofte trykt med symboler, ikoner eller etiketter til at guide brugerne i at identificere hver kontrol.




• Spacer Layer: Afstandslaget er ikke-ledende og sikrer korrekt adskillelse af de øverste og nederste lag af kontakten. Dette lag giver mulighed for fleksibilitet og forhindrer utilsigtet kontakt mellem ledende spor, når kontakten ikke aktiveres.




• Ledende spor: Disse er trykt eller ætset på de øverste eller nederste kredsløb og er ansvarlige for at færdiggøre det elektriske kredsløb, når kontakten trykkes.




• Klæbelag: Bruges til at binde forskellige lag sammen og sikre membrankontakten på plads i enheden. Det klæbende lag er typisk et stærkt, trykfølsomt klæbemiddel, der giver langvarig holdbarhed.




• Bagsidelag: Dette er det nederste lag af membrankontakten, ofte fremstillet af polyester eller polyimid, som yder den strukturelle støtte, der er nødvendig for at skifte.

For at skabe en membrankontakt, skal du bruge materialer som et fleksibelt kredsløb, grafisk overlay, klæbende lag, og afstandsmaterialer. Disse komponenter sikrer kontaktens funktionalitet og holdbarhed.

Væsentlige værktøjer

Følgende værktøjer er typisk påkrævet til:Keypad membran afbrydere fremstillingOg design:

• Screen Printing Udstyr: Anvendes til udskrivning af ledende spor og grafiske overlays på lagene.




• Skære værktøjer: Laser cuttere eller die cuttere bruges til at skære membrankontakten til den ønskede form og størrelse.




• Heat Press Machine: Bruges til at binde de forskellige lag sammen, sikre korrekt vedhæftning.




• Loddeudstyr: Bruges til at fastgøre stik til membrankontakten, sikre, at elektriske forbindelser er korrekt lavet.




• Multimeter: Et værktøj til afprøvning af de elektriske forbindelser og sikring af, at membranafbryderen fungerer korrekt.

Designing af din Membran switchen

Layout og dimensioner

• Identificering funktioner: Bestem de forskellige funktioner, som switchen vil styre, og hvor mange knapper eller kontrol der er behov for. En simpel switch kan kræve kun nogle få knapper, mens et mere komplekst system kan kræve flere rækker af knapper eller et stort kontrolpanel.




• Størrelse: Baseret på enhedens design og tilgængelige plads, beslutte størrelsen og arrangementet af kontakten. Sørg for, at dimensionerne giver mulighed for brugervenlighed, mens de stadig monterer inden for enhedens overordnede design begrænsninger.




• Brugerovervejelser: Layoutet skal tage hensyn til, hvordan brugerne vil interagere med switchen. Knapper skal være størrelse for komfort og funktionalitet, og afstand bør give brugerne mulighed for at trykke på knapper uden forvirring.

Kredsløbsdesign

• Kontaktpunkter: De ledende spor tilpasser sig korrekt, således at der ved tryk på membranen de øverste og nederste lag gør kontakt og fuldføre kredsløbet.




• Elektriske overvejelser: Sporene skal være konstrueret til at håndtere den forventede spænding og strøm. at sikre afbryderfunktionerne korrekt over dens forventede levetid.




• Signal Integritet: Sørg for, at kredsløbet er konstrueret til at forhindre kortslutninger eller interferens. og at det er kompatibelt med enhedens styresystem.

Overlay DesignName

• Mærkning og ikoner: Overlayet skal indeholde klare, læsbare etiketter og ikoner, der svarer til hver funktion af kontakten. Høj kontrast mellem tekst/ikoner og baggrunden kan forbedre synligheden.




• Holdbarhed: Overlayet skal være fremstillet af holdbare materialer, der kan modstå slid og river, eksponering for fugt, UV-stråling, og andre miljøfaktorer.




• Taktile funktioner: Nogle membran afbrydere indarbejde taktile funktioner i overlayet, såsom hævede eller indrykkede knapper, for at forbedre brugeroplevelsen.

Monteringsprocess

Forberedelse af lage

• Skærelag: Det grafiske overlay, afstandslag, ledende lag, og klæbelag skal skæres til den ønskede form og størrelse. Præcision er afgørende på dette stadium for at sikre, at lagene justeres korrekt under montering.




• Trykning af kredsløbet: De ledende spor trykkes på de relevante lag ved hjælp af skærmtryk, æsning, eller andre teknikker. Det er vigtigt, at disse spor er nøjagtigt tilpasset for at sikre, at afbryderen fungerer korrekt.




• Inklusive berøringselementer: Hvis designet indeholder taktil eller haptisk feedback, disse elementer (e. g., hævede knapper) skal indarbejdes i denne fase.

Samling af membrankontakten

• Lag stabling: Start ved at justere det nederste klæbelag med baggrundsmaterialet, og derefter placere de ledende lag på toppen. Afstandslaget placeres derefter for at adskille de øverste og nederste lag. sikre, at de ledende spor ikke får kontakt, når kontakten ikke er aktiveret.




• Bonding Lag: Lagene presses derefter sammen ved hjælp af en varmepresse eller lamineringsmaskine. Dette sikrer, at lagene holder sammen og forbliver på plads under drift.




• Vedhæfte forbindelser: Tilslutninger er fastgjort til kredsløbslaget for at forbinde kontakten til enhedens styresystem. Dette kan indebære lodning af forbindelserne til de relevante kontaktpunkter.

Prøver og fejlfindinger

Udførelse af førsteprøvninger

Før membranafbryderen anvendes i et færdigt produkt, skal den underkastes en grundig prøvning for at sikre, at den fungerer som hensigtsmæssigt. Test omfatter:

• Funktionel Testing: Kontroller, at hver knap eller kontrol udfører dens tilsigtede funktion, når den trykkes, og at kontakten registrerer korrekt.




• Elektrisk testning: Brug et multimeter til at teste kontinuitet og sikre, at de ledende spor fuldfører kredsløbet korrekt, når kontakten trykkes.




• Miljøprøvning: hvis det er relevant, prøves afbryderen under forskellige betingelser, såsom eksponering for fugt, varme eller UV-lys. at sikre holdbarhed.

Fejlfinding af fælles spørgsmål

Hvis der opstår problemer under testningen, kan det være nødvendigt at fejlsøge. Almindelige problemer omfatter:

• Ingen svar fra Switch: Dette kan være forårsaget af misaligned ledende spor, forkert binding af lagene, eller problemer med de elektriske forbindelser. Tjek kredsløb design og testforbindelser igen.




• Dårlig taktil feedback: Hvis kontakten ikke giver den forventede taktile feedback, sikre, at afstandslaget er korrekt udformet, og at overlayet er korrekt struktureret til de taktile funktioner.




• Inkonsekvent knapp aktivering: Hvis nogle knapper ikke er konsekvent registrere, Dette kan indikere problemer med det trykfølsomme design, eller det kan skyldes forurening eller beskadigelse af lagene. Rens afbryderen grundigt og kontrollere justering.

FAQs

• Sp: Er membranafbrydere egnet til udendørs anvendelse?




  A: Membranafbrydere kan designes med beskyttende funktioner til udendørs brug, men det er vigtigt at overveje miljøfaktorer.




• Sp: Kan jeg oprette et brugerdefineret design til min membrankontakt overlay?




  A: Ja, du kan tilpasse overlay med din foretrukne grafik og etiketter, der passer til din applikations behov.




• Sp: Hvad er den typiske levetid for en membrankontakt?




  A: Membranafbrydere er kendt for deres holdbarhed og kan vare i mange år med ordentlig vedligeholdelse.




• Sp: Er der nogen begrænsninger i antallet af knapper på en membrankontakt?




  A: Antallet af knapper på en membrankontakt kan variere baseret på design og størrelse, men der er praktiske grænser at overveje.





• Sp: Hvordan renser jeg og vedligeholder en membrankontakt?




  Svar: Rengøring af en membranafbryder er relativt enkelt; du kan bruge en fugtig klud eller mild rengøringsopløsning. Undgå slibematerialer, der kan beskadige overlayet.
