Sådan opbygges en DIY Membran switch tastatur

I dagens teknologiske verden er oprettelsen af dine egne tilpassede elektroniske enheder blevet mere tilgængelige end nogensinde. En sådan elektronisk komponent, som du kan bygge på din egen, er en membran switch tastatur. Membran switch tastaturer er almindeligt findes i forskellige applikationer, fra fjernbetjeninger til mikrobølgeovne. De er brugervenlige, holdbare og kan skræddersys til dine specifikke behov. I denne artikel, vil vi guide dig gennem processen med at opbygge din helt egen DIY membran switch tastatur.

Introduktion til Membranskifte tastaturer

Før vi dykker ind i den nitty-gritty af at bygge et DIY membrankontakt tastatur, Lad os forstå, hvad det er, og hvordan det virker.

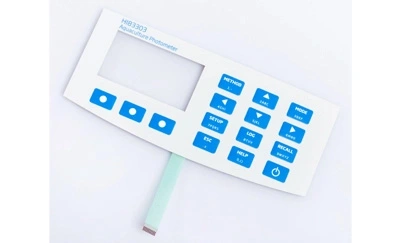

Hvad er en Membran Switch tastatur?

En membrankontakt tastatur er en brugergrænseflade, der består af flere lag fleksible materialer. Disse lag omfatter grafiske overlays, klæbestoffer og ledende membraner. Når du trykker på en tast på tasterne, får det øverste lag eller grafiske overlay kontakt med det nederste lag, som er den ledende membran. Denne kontakt fuldender et elektrisk kredsløb, registrerer tastetrykket.

Fordele ved Membran Switch Keypads

Holdbarhed: Membran switch tastaturer er resistente over for slid og river, hvilket gør dem langvarige.

Tilpasselighed: De kan designes med specifikke grafik, former og størrelser, der passer til dine behov.

Omkostningseffektivitet: Membranafbrydere er omkostningseffektive ved fremstilling, hvilket gør dem til en budgetvenlig løsning.

Materialer og redskaber

Før du går i gang på din DIY rejse, skal du samle de nødvendige materialer og værktøjer.

Materialer

1. Fleksibel PCB (Printed Circuit Board)

2. Membran tastatur ark

3. Ledende blæk eller kobberfolie

4. Klæbem

5. Actuatorer (knapper)

6. Loddejern og lodder

7. Multimeter.

8. Tråd

9. Microcontroller (Arduino, Raspberry Pi, etc.)

10. Skruetrækkere

Bygning af membrankontakten

Lad os gå ned til trin-for-trin-processen med at bygge dit DIY membrankontakt tastatur.

Trin 1: Design dit tastatur layout

Begynd med at designe layout af dit tastatur. Beslut om antallet af nøgler, deres former, og de symboler eller etiketter, du ønsker på dem. Brug grafisk design software til at skabe en visuelt tiltalende overlay.

Trin 2: Forbered PCB

Tag din fleksible PCB og skær den til den ønskede størrelse og form på dit tastatur. Sørg for, at det passer inden for dit projekt kabinet.

Trin 3: Anvend det ledende blæk

Brug ledende blæk eller kobberfolie, skabe de ledende spor på PCB. Disse spor vil tjene som forbindelser mellem nøglerne og mikrocontrolleren.

Trin 4: Vedhæft Membrane Keypad ark

Placer membran tastaturet over PCB, justere det med de ledende spor. Brug lim til at sikre det på plads.

Trin 5: Tilføj aktivatorer

Sæt aktuatorerne (knapper) til membranen tastaturet, direkte over de vigtigste steder. Sørg for, at de tilpasser sig de ledende spor.

Trin 6: Tilslut til mikrocontrolleren

Brug ledninger til at forbinde de ledende spor på PCB til input pins på din mikrocontroller. Dette trin vil gøre det muligt for tastaturet at kommunikere med din elektroniske enhed.

Trin 7: Test dit tastatur

Power up din mikrocontroller og test hver nøgle for at sikre, at de registreres korrekt. Brug et multimeter til at fejlfinde eventuelle forbindelsesproblemer.

Konklusion:

Tillykke! Du har med succes bygget dit DIY membran switch tastatur. Disse tastaturer kan anvendes i en række projekter, fra at styre LED-skærme til at oprette brugerdefinerede input-grænseflader til din elektronik. Bliv kreativ og udforsk de endeløse muligheder for at tilpasse dit eget tastatur.

Ofte stillede spørgsmål

1. Kan jeg bruge en membrankontakt tastatur med Arduino?

Ja, membran switch keypads kan nemt integreres med Arduino eller andre mikrocontrollere til forskellige applikationer.

2. Er membran switch tastaturer vandafvisende?

Nogle membrankontakte tastaturer kan designes med vandafvisende egenskaber, men det afhænger af de anvendte materialer og fremstillingsprocessen.

3. Hvor lang tid tager det at opbygge en DIY membran switch tastatur?

Den tid, der kræves for at opbygge en membran switch tastatur afhænger af din oplevelse og kompleksiteten af dit design. Det kan tage et par timer til en dag.

4. Kan jeg bruge en 3D-printer til at oprette aktuatorer til mit tastatur?

Ja, du kan bruge en 3D-printer til at oprette brugerdefinerede aktuatorer til dit tastatur og tilføje en personlig touch til dit projekt.

5. Hvor kan jeg finde flere projektideer til brug af membrankontakte tastaturer?

Du kan udforske online fora, maker fællesskaber, og DIY elektronik hjemmesider til projekt inspiration og ideer, der involverer membranskifte tastaturer.
