Fleksible trykte kredsløb: Produktionsproces, applikationer og fordeler

Fleksible trykte kredsløb (FPC) er blevet en hjørnesten i moderne elektronik, tilbyder uovertruffen fleksibilitet og pladsbesparende fordele. Disse kredsløb er af afgørende betydning i forskellige brancher, fra forbrugerelektronik til luftfart. Denne artikel deltager i produktionsprocessen, forskellige applikationer og fordelene ved at bruge FPC.

Hvad er en fleksibel trykt kredsløb?

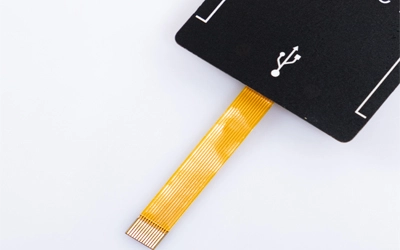

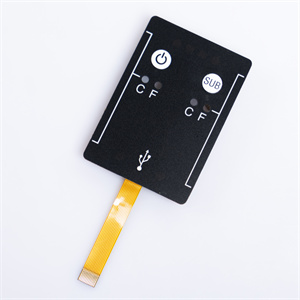

Fleksible trykte kredsløb, ofte benævnt flex kredsløb, er lavet af en tynd, fleksibelt substrat, der gør det muligt at tilslutte elektroniske komponenter i en kompakt, tilpasningsbar form. I modsætning til traditionelle stive PCB (Printed Circuit Boards), kan FPC bøje, vride og folde, Gør dem ideelle til applikationer, hvor plads og fleksibilitet er afgørende.

Produktionsproces af fleksible trykte kredsløber

Oprettelse af en FPC indebærer flere præcise trin, hver afgørende for at sikre kredsløbets funktionalitet og holdbarhed. Her er et overblik over produktionsprocessen:

1. Substrat valg

Produktionen af FPC begynder med at vælge et egnet substrat, typisk fremstillet af polyimid- eller polyesterfilm. Polyimid foretrækkes for sin fremragende termiske stabilitet og elektriske egenskaber, mens polyester vælges for sin omkostningseffektivitet og fleksibilitet i mindre krævende applikationer.

2. Kredsløbsdesign

Når underlaget er valgt, det næste skridt er at designe kredsløb layout. Avanceret CAD (Computer-Aided Design) software bruges til at skabe en detaljeret plan af kredsløbet, herunder arrangement af ledende spor, pads og eventuelle nødvendige vias (forbindelser mellem lag).

3. Photoresist Application og billede

Substratet er belagt med en fotoresist, et lysfølsomt materiale, der vil definere kredsløbsmønsteret. Kredsløbets design overføres derefter til substratet gennem en proces kaldet billeddannelse. Under billeddannelse, fotoresist er udsat for UV-lys gennem en fotomaske, der indeholder kredsløbsmønsteret. De eksponerede områder udvikles derefter, efterlader den ønskede kredsløbs layout.

4. Gætning

Det næste skridt er etsning, hvor de ubeskyttede områder af substratet fjernes. der kun efterlader de ledende baner som defineret af fotoresistent. Denne proces indebærer typisk anvendelse af kemikalier, der selektivt fjerner uønsket materiale uden at beskadige det underliggende substrat.

5. Boring og forgyldning

Efter ætsning bores alle nødvendige gennemsnit ind i underlaget. Disse huller er derefter belagt med et ledende materiale, som f.eks. kobber, for at skabe elektriske forbindelser mellem forskellige lag i kredsløbet.

6. Lamination og slutsamling

Hvis FPC er flerlags, lamineres lagene sammen med varme og tryk. Denne proces sikrer, at lagene er sikkert forbundet uden at påvirke kredsløbets fleksibilitet. Endelig er FPC samlet med alle nødvendige komponenter, f.eks. stik eller stiffenser, for at færdiggøre kredsløbet.

7. Test og kvalitetskontrol

Før FPC er klar til brug, den undergår strenge prøvninger for at sikre, at den opfylder alle elektriske og mekaniske specifikationer. Test kan omfatte kontinuitetskontrol, impedans test og miljømæssig stresstest for at verificere kredsløbets pålidelighed.

Anvendelser af fleksible trykte kredsløber

FPC er utrolig alsidige og finde applikationer på tværs af mange brancher. Her er nogle af de mest almindelige anvendelser:

1. Forbrugerelektronik

FPC er meget brugt i forbrugerelektronik, herunder smartphones, tablets, og bærbare. Deres evne til at passe i kompakte rum og udholde hyppige bøjning gør dem ideelle til disse enheder. FPC giver mulighed for problemfri integration af forskellige komponenter, hvilket bidrager til slankere, mere effektive design.

2. Bilindustrien

I bilindustrien anvendes FPC'er i instrumentbræt displays, belysningssystemer og sensorforbindelser. Deres holdbarhed og evne til at operere i barske miljøer gør dem egnede til biler, hvor pålidelighed er kritisk.

3. Medicinske anordninger

Medicinske anordninger, f.eks. høreapparater, pacemakere og diagnostiske udstyr,10 er afhængige af FPC på grund af deres lille størrelse og fleksibilitet. FPC gør det muligt for disse enheder at være kompakte og lette, hvilket forbedrer patientens komfort og brugervenlighed.

4. Rumfart og forsvar.

Luftfarts- og forsvarsindustrien bruger FPC i satellitter, avionik og missilstyringssystemer. Kredsløbenes lette vægt og evne til at modstå ekstreme temperaturer og vibrationer er vigtige fordele i disse højtydende applikationer ..

5. Industriudstyr

FPC findes også i industriudstyr, hvor de forbinder sensorer, kontrolelementer og displays. Deres fleksibilitet gør det muligt at integrere dem i maskiner med bevægelige dele, hvilket giver pålidelige forbindelser i dynamiske miljøer.

Fordele ved fleksible trykte kredsløb.

Fleksible Printed Circuits giver flere fordele i forhold til traditionelle stive PCBs. Her er grunden til, at FPC er i stigende grad foretrækkes:

1. Plads og vægtbesparering

FPC er betydeligt lettere og tyndere end stive PCBs, hvilket gør dem ideelle til anvendelser, hvor plads og vægt er på en præmie. Deres evne til at overholde stramme rum giver mulighed for mere kompakte og effektive design.

2. Fleksibilitet og holdbarhed

Evnen til at bøje, twist, og folde FPCs uden at bryde gør dem meget holdbare i applikationer, der kræver hyppig bevægelse. Denne fleksibilitet reducerer også risikoen for mekanisk svigt og forlænger kredsløbets levetid.

3. Forbedret pålidelighed

FPC reducerer behovet for stik og loddeled Ved at eliminere disse komponenter tilbyder FPC forbedret pålidelighed og mindske sandsynligheden for forbindelsesproblemer.

4. Forbedret design fleksibilitet

Evnen til at designe FPC i komplekse, tredimensionelle former giver ingeniører større frihed til at skabe innovative produkter. Denne fleksibilitet er særlig gavnlig i industrier som forbrugerelektronik og rumfart, hvor der ofte kræves unikke formfaktorer.

5. Omkostningseffektiv fremstilling

Mens det oprindelige design og opsætning af FPC'er kan være dyrere end for stive PCB'er, de samlede omkostninger kan være lavere i produktionen med stor mængde. Det reducerede behov for stik og muligheden for automatiseret samling bidrager til omkostningsbesparelser.

Fleksible trykte kredsløb er en afgørende teknologi i moderne elektronik, tilbyder talrige fordele, der gør dem uundværlige i en lang række anvendelser. Fra deres produktionsproces, der understreger præcision og pålidelighed, til deres forskellige anvendelser på tværs af industrier, FPC skiller sig ud som en alsidig og effektiv løsning. Uanset om i forbrugerelektronik, automobilsystemer, eller flyveapplikationer, FPC giver fleksibilitet, holdbarhed, og designfordele, der er nødvendige for at opfylde kravene i dagens avancerede teknologier.

FAQs

1. Hvilke materialer anvendes almindeligt i FPC?
Polyimid og polyester er de mest almindelige substrater med kobber, der anvendes til de ledende lag.

2. Hvordan kan FPC sammenlignes med traditionelle stive PCB'er?
FPC tilbyder større fleksibilitet, reduceret vægt og forbedret pålidelighed, hvilket gør dem egnede til anvendelser, hvor disse faktorer er kritiske.

3. Kan FPC bruges i højtemperaturmiljøer?
Ja, især dem lavet med polyimid substrater, som kan modstå ekstreme temperaturer.

4. Hvad er begrænsningerne for FPC?
FPC kan være dyrere at designe og producere i små mængder, og de kan kræve specialiserede samlingsprocesser.

5. Hvor lang tid tager produktionsprocessen af FPC'er?
Produktionstidslinjen varierer, men det tager typisk flere uger fra design til endelig afprøvning, afhængigt af kompleksiteten af kredsløbet.
