Eksploderet visning Display: Forstå membran switches Manual

I dagens teknologiske verden er funktionaliteten af elektroniske anordninger afgørende. og en væsentlig komponent, der ofte går ubemærket, er membrankontakten. Disse tynde, fleksible og holdbare afbrydere spiller en vigtig rolle i forskellige elektroniske applikationer, herunder kontrolpaneler, medicinsk udstyr og industrimaskiner. I denne omfattende guide vil vi dykke ind i verdenMembranafbrydere, Udforske deres konstruktion, drift, og applikationer i detaljer.

Introduktion til membrankontakter

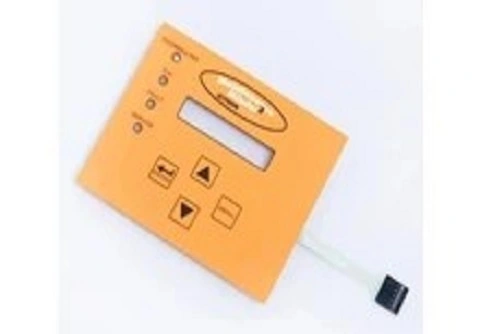

En membrankontakt er en brugergrænseflade, der kombinerer funktionalitet med æstetisk appel. Disse kontakter er sammensat af flere lag fleksible materialer, der arbejder sammen for at udføre forskellige funktioner. Membranafbrydere er konstrueret til at være tynde, kompakte og holdbare. at gøre dem ideelle til applikationer, hvor plads er begrænset og pålidelig drift er afgørende. Deres alsidighed har ført til udbredt adoption i elektronik, medicinsk udstyr, industrielle kontrolpaneler og meget mere.

Anatomi af en membranskifte

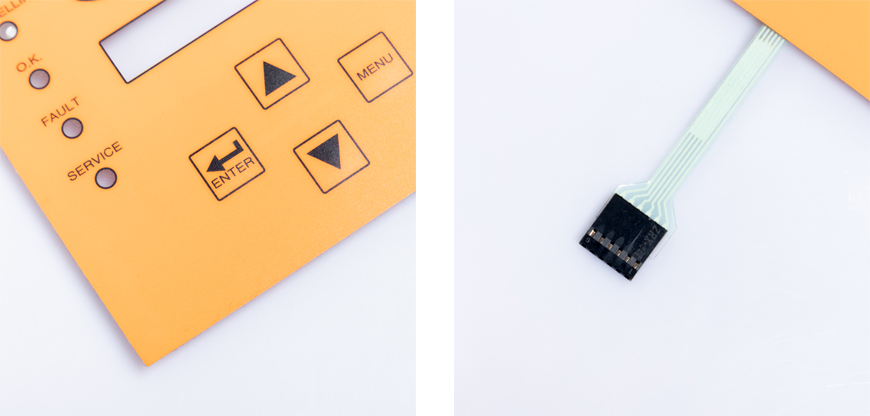

Øverste lag: Grafisk overlægning

Det øverste lag af en membrankontakt kaldes det grafiske overlay. Det er den del af switch, som brugeren direkte interagerer med. Dette lag er typisk udstyret med udskrivet grafik, ikoner, etiketter og knapper, der angiver skiftens funktioner. Den grafiske overlay er ofte lavet af holdbare materialer såsom polyester, polycarbonat, eller akryl for at sikre lang levetid og beskyttelse mod slitage. Designet af dette lag er tilpasset til specifikke produktkrav, såsom farver, symboler og brugerpræferencer.

Afstand lag

Under den grafiske overlay er afstandslaget, som adskiller de øverste og nederste lag af membrankontakten. Afstanden er typisk et ikke-ledende materiale, der forhindrer kredsløbet i at færdiggøre, indtil trykket påføres. Afstanden sikrer, at switchen forbliver åben indtil aktiveret, giver en pålidelig og følsom brugergrænseflade.

Nederst lag: Kredsløbslaget

Det nederste lag, også kendt som kredsløbslaget, indeholder de ledende spor, der danner kontaktens kredsløb. Dette lag er typisk fremstillet af materialer som kobber eller ledende blæk og er trykt eller ætset på et fleksibelt substrat. Når trykket på den grafiske overlay, kommer de ledende spor i kontakt med hinanden. fuldføre kredsløbet og udløse den ønskede funktion. Fleksibiliteten i kredsløbet tillader membrankontakten at være let og tilpasselig til forskellige enhedsprogrammer.

Klæbelag

For at holde alle lag sikkert sammen, påføres et klæbelag på membranafbryderen. Dette lag sikrer, at de forskellige komponenter er fast fastgjort og forbliver intakte, selv i krævende miljøer. Det anvendte klæbemiddel er typisk en stærk, trykfølsom type. som giver en stærk binding uden at skade enhedens overflade under anvendelsen.

Hvordan Membran afbryder virke

Membranafbrydere som f.eks.Førte baggrundsbelysning membran kontakterAnvendes efter princippet om trykfølsom kontakt. Når en bruger lægger pres på et bestemt område på det grafiske overlæg, det fleksible membranlag bøjer og gør kontakt med kredsløbslaget under det. Denne handling lukker det elektriske kredsløb, giver strøm til at flyde og fuldføre indgangen.

Membrankontakten kan designes til at give feedback på to måder:

• Taktil feedback: Nogle membranafbrydere er designet med taktil feedback, giver et fysisk "klik" eller modstand, når kontakten er aktiveret. Denne feedback hjælper brugerne med at vide, hvornår input er blevet registreret.




• Ikke-Tactile Feedback: I andre tilfælde, membranafbrydere kan ikke give fysisk feedback, men reagerer stadig pålideligt, når tryk anvendes, almindeligt anvendt i slankere minimalistiske design.

Membranafbrydere er designet til at være både intuitive og pålidelige, med deres enkle, lavprofil design, der tilbyder nem integration i en bred vifte af enheder.

Fordele ved Membran switche

• Plads-Saving Design: Membranafbrydere er tynde og kompakte, hvilket gør dem ideelle til brug i enheder, hvor plads er begrænset, f.eks. forbrugerelektronik, medicinsk udstyr og industrielle kontrolpaneler.




• Holdbarhed og lang levetid: Lavet af fleksible materialer, membranafbrydere er meget holdbare, modstandsdygtige over for slide og kan modstå hyppig brug over lange perioder. De er mindre tilbøjelige til at bryde ned sammenlignet med traditionelle mekaniske afbrydere.




• Tilpasningsmuligheder: Membran switche er meget tilpasselig i form af design, layout og funktion. Grafiske overlæg kan udskrives med brugerdefinerede symboler, logoer, og farve ordninger, der passer til et mærkes identitet eller brugerpræferencer. Derudover kan membranafbrydere tilpasses til taktil eller ikke-taktil feedback, afhængigt af applikationen.




• Modstand mod fugt og forurenende stoffer: På grund af deres forseglede konstruktion, er membranafbrydere meget resistente over for fugt, støv, snavs og andre forurenende stoffer. Dette gør dem egnede til brug i barske miljøer, herunder industrielle og medicinske anvendelser.

Membrankontaktfremstillingsprocess

Valg af materialer

Valg af de rigtige materialer er afgørende for ydeevnen og holdbarheden af membrankontakten. Materialer såsom polyester, polyimid og polycarbonat er udvalgt til det grafiske overlay og de klæbende lag på grund af deres fleksibilitet, holdbarhed og modstand mod miljøfaktorer. De ledende spor er ofte lavet af kobber, sølv, eller ledende blæk.

Tryk og skæring

De grafiske overlæg trykkes ved hjælp af specialiserede trykningsteknikker som f.eks. skærmbildning eller digital trykning at sikre, at farver, tekst og ikoner er nøjagtige og holdbare. Når det grafiske overlay er trykt, skæres det omhyggeligt til den nødvendige form og størrelse for at matche designspecifikationerne.

Sammensætning

Når de enkelte lag er forberedt, er de omhyggeligt samlet. Afstandslaget er placeret mellem det grafiske overlay og kredsløbslaget, hvilket sikrer, at kontakten forbliver åben indtil aktiveret. Lagene bindes derefter sammen med et klæbelag, der anvendes til at sikre alle komponenter på plads. Forbindelser er lavet til kredsløbet, og kontakten testes for at sikre, at det fungerer korrekt.

Prøvning

Før membrankontakten afsendes, det gennemgår strenge test for at sikre pålidelighed. Dette omfatter test for ledningsevne, trykfølsomhed, taktil feedback og miljøresistens. Eventuelle problemer identificeres og løses i denne fase for at sikre, at det færdige produkt opfylder de nødvendige kvalitetsstandarder.

FAQs

• Sp: Kan membranafbrydere bruges i udendørs applikationer?




  A: Ja, membranafbrydere kan designes til at være resistente over for miljøfaktorer, hvilket gør dem egnede til udendørs brug.




• Sp: Er membranafbrydere let at rengøre?




  A: Ja, membranafbrydere er lette at rengøre og kan modstå desinfektionsprocedurer at gøre dem ideelle til medicinske og industrielle indstillinger.




• Sp: Hvad er levetiden for en typisk membrankontakt?




  A: Levetiden for en membrankontakt kan variere afhængigt af brug, men de er kendt for deres holdbarhed og kan vare i mange år.




• Sp: Kan jeg få en membrankontakt med brugerdefineret grafik?




  A: Absolut kan membranafbrydere tilpasses med grafik, ikoner, og etiketter til at matche branding af dit produkt.




• Spørgsmål: Er membranafbrydere omkostningseffektive i forhold til mekaniske afbrydere?




  Svar: Ja, membranafbrydere er ofte mere omkostningseffektive på grund af deres lavere produktions- og samlingsomkostninger.
